Produktbeschreibung

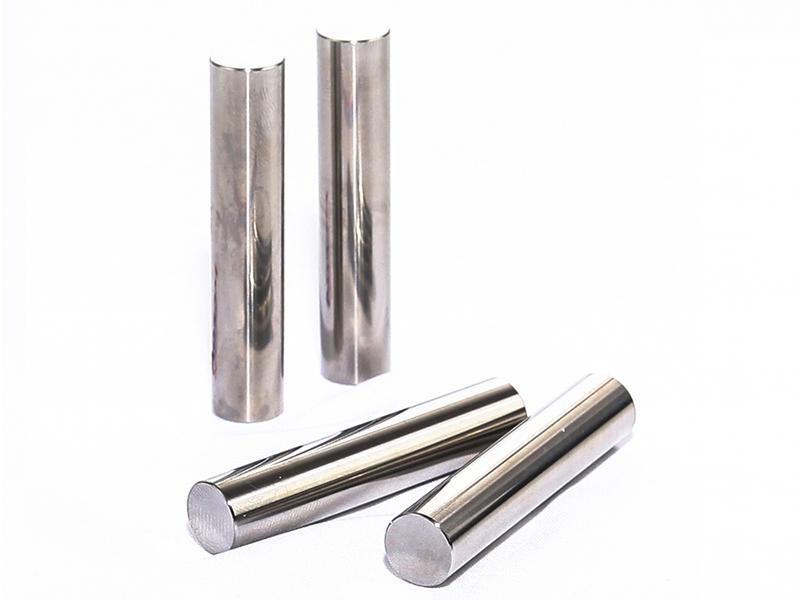

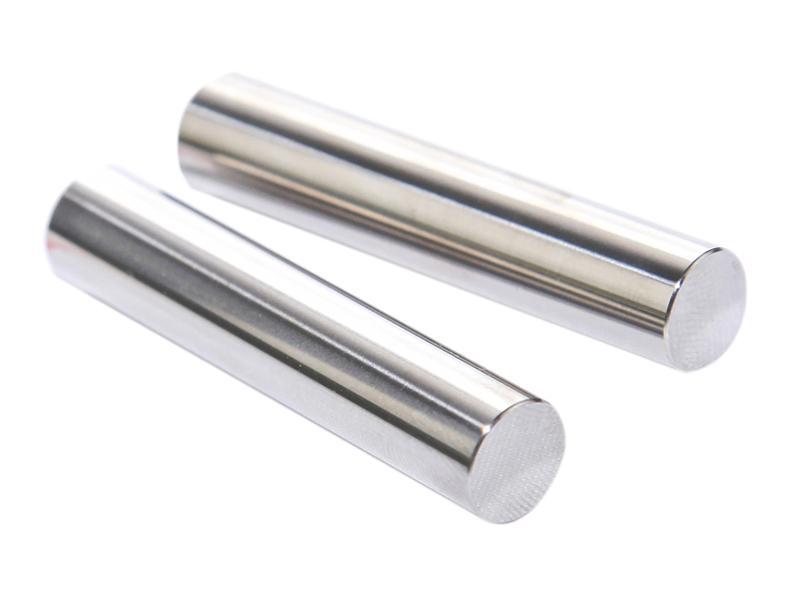

Die Paßstifte wurden normalerweise für die Befestigung und Verbindung von Rohmaterialien zu einem Stahlwerkzeug benutzt. Sie sind so abgeschliffen, sodass die Stifte eine exzellente Verschleißfestigkeit aufweisen. Die Präzisionsabweisung beträgt 0,001 mm. Das spezielle Design, das das Ende der Stifte abkantet, hilft auch, um den Stift in das Loch zu stecken.

Wir bieten eine Vielzahl an Zylinderstifte mit verschiedenen Größen und Modellen an. Wir können nach Ihren Anforderungen kundenspezifische Produkte innerhalb von 8 Tagen anfertigen. Es fallen keine Zusätzliche Kosten für Sie an. Wir werden Ihre Bestellung erfüllen, unabhängig von der bestellten Menge.

Features
  • Hohe Präzision
    Unsere Paßstifte sind nach den MISUMI-Standards verifiziert. Die Minimalgröße beträgt 0,1 mm und die minimale Abweichung ist 0,001 mm. Wir können auch nach Ihren Anforderungen die Produkte kundenspezifisch angleichen.
  • Hohe Härte
    Die Härte der Produkte ist normalerweise HRC58-62. Natürlich können Sie verschiedene Zylinderstifte mit verschiedenen Härten und Rohmaterialien, wie Wolframstahl, Keramik und Edelstahl nach Ihren Arbeitsbedürfnissen auswählen. Alle Modelle haben eine hohe Härte.
MS (Gerade Stange) Parameter
Zylinderstifte / Paßstifte
Modell
L1 L
Art D
MS 1.5 0.4 6 8 10
1.5 0.6 6 8 10
2 1.0 6 8 10 15 20
2.5 6 8 10 15 20 25 30
3 6 8 10 15 20 25 30 35 40
4 1.5 8 10 15 20 25 30 35 40 45 50
5 8 10 15 20 25 30 35 40 45 50
6 2.0 8 10 15 20 25 30 35 40 45 50 55 60
8 2.5 10 15 20 25 30 35 40 45 50 55 60 65 70 80
10 3.0 15 20 25 30 35 40 45 50 55 60 65 70 80
12 3.5 20 25 30 35 40 45 50 55 60 70 80
13 30 40 50 60 70 80
MSV (hohe Präzision) Parameter
Zylinderstifte / Paßstifte
Modell L1 L2 L
Art D
MSV 2 1.0 0.2 6 8 10
3 0.5 8 10 15 20 25 30
4 1.5 10 15 20 25 30
5 10 15 20 25 30
6 2.0 10 15 20 25 30
8 2.5 20 30 40
10 3.0 30 40 50 60
MSTP (mit Gegentaktfäden) Parameter
Zylinderstifte / Paßstifte
Modell L1 MxP L D L
Art D
MSTP 5 1.5 3x0.5 6 +0.010 +0-005 10 15 20 25 30
6 2.0 4x0.7 8 10 15 20 25 30 35 40 50
8 5x0.8 15 20 25 30 35 40 45 50 60 70 80
10 2.5 6X1.0 10 15 20 25 30 35 40 45 50 60 70 80
12 20 30 40 50 60 70 80
13 8X1.25 15 40 50 60 70 80
16 3.0 40 50 60 70

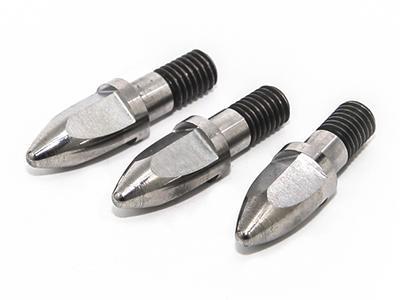

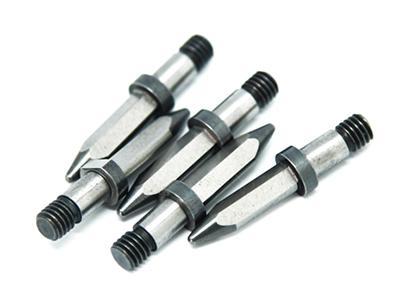

Dübelklemmstifte
Der Stift wird für das Befestigen der Arbeitshalterungen, wie z.B. das Schweißen, benutzt. Mehr Informationen können in Modell 6 bis 12 gefunden werden. Wir benutzen normalerweise 2 Dübelklemmstifte, um die fünf DOFs des Teils im Schweißen zu limitieren.

  • Zylinderstifte / Paßstifte
  • Zylinderstifte / Paßstifte
  • Zylinderstifte / Paßstifte
  • Zylinderstifte / Paßstifte
  • Zylinderstifte / Paßstifte
  • Zylinderstifte / Paßstifte

Wir bieten nebenbei auch Rund- und Diamantpaßstifte für Sie an. Diese zwei Modelle werden oft zusammen benutzt. Die Härte der Produkte beträgt 55HRC, und wir können die Größe nach Ihren Anforderungen kundenspezifisch verändern. Wir freuen uns, wenn Sie uns bei Fragen kontaktieren.
