Taststifte mit Rubinkugeln

Beschreibung von dem Taststift mit Rubinkugeln
Der Taststift, der auf der Hochpräzisions-Koordinatenmessmaschine benutzt wird, ist der Teil vom System, der mit dem Einzelteil in Verbindung kommt, und den Mechanismus des Testers verschiebt. Das generierte Signal zeigt dann, dass die Messung stattfinden soll.

Tastkugel und Schaft sind Bestandteile der Taststife. Nach dem RENISHAW-Standard werden YUKAI-Tastkugeln mit dem höchsten Standard produziert, um die maximale Festigkeit und Korrosionsresistenz sicherzustellen. Der Genauigkeitsgrad der Taststifte ist 5 und die Rundheit beträgt 0,13μm.

Die Schaft der Taststifte kann aus Edelstahl, Wolframstahl, Keramik oder Karbon bestehen. Außerdem können wir nach Ihren Wünschen individuelle Modelle anbieten. Die detaillierte Information können Sie im untenstehenden Graphen.

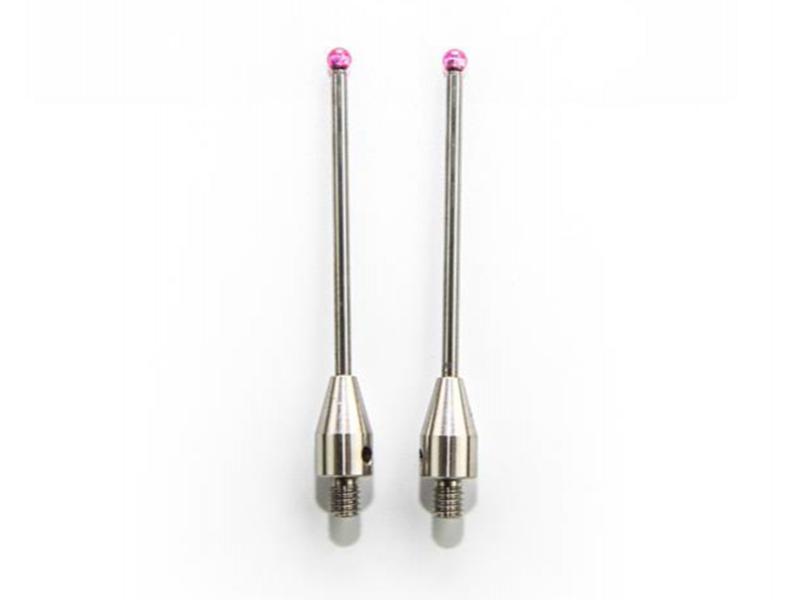

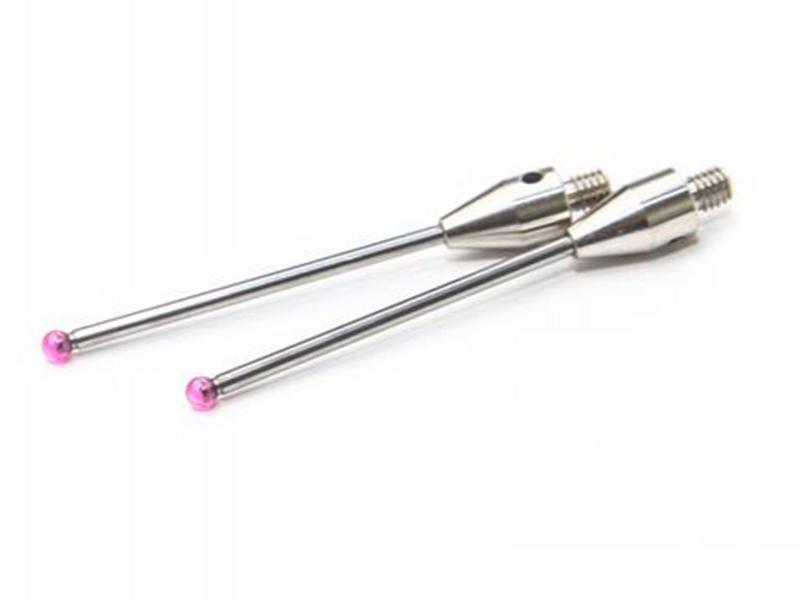

Die Stiftschaft aus Edelstahl wird für den 30mm-langen Stift mit einem Durchmesser der Kugel von mehr als 2mm verwendet.

Wolfram-Karbid-Stiele sind die Tastschaft mit hoher Festigkeit und einem kleinen Durchmesser, die sich mit Rubinkugel von 1mm oder kleiner gut anpasst. Ihre Länge kann bis zu 50 mm erreichen.

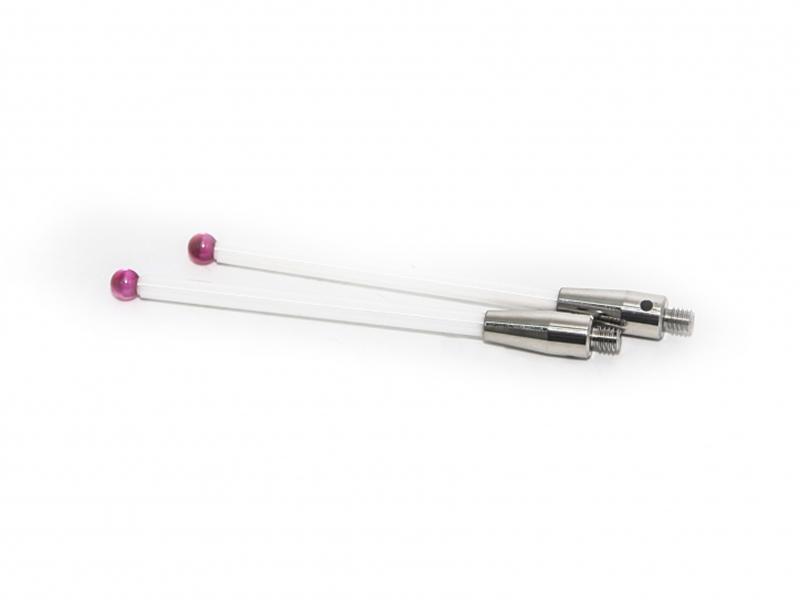

Für die Rubinkugel mit einem Durchmesser von über 3 mm und einer Länge von über 30 mm sind Keramik-Schäfte gut verwendbar, da sie um vielers leichter sind als Wolframstahl-Karbide. Die gestemmten Schäfte können auch zusätzlichen Aufprallschutz für Ihren Tester bieten, weil die Schaft bei einem Aufprall sonst zerspringen würde.

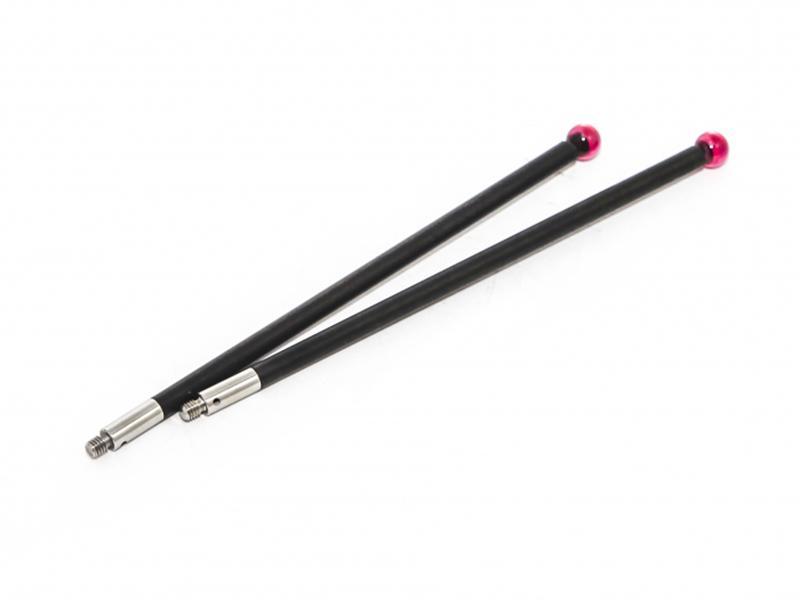

Karbonstift-Schäfte sind ideal für die Maximierung von der Festigkeit, während gleichzeitg wenig Gewicht für die Schäfte anfallen. Stifte aus Karbon sind über 50 mm lang. Es ist das optimale Material für Spannungsprüfer-Techniktester mit hoher Genauigkeit und exzellenter Vibrationsdämpfung sowie negierbaren Koeffizienten der Thermalexpansion

• Die Tastkugel hat bei der Benutzung eine hohe Stabilität. Bis jetzt ist keine Kugel von der Schaft heruntergefallen.
• Die schweizer-Kalibrierkugel mit dem Genuigkeitsrad von 5 hat den höchsten Standard, der mit dem RENISHAW-Standard gleichgesetzt ist.
• Wir optimieren die Festigkeit vom Stiftstiel indem wir verschiedene Materialien für verschiedene Stiele verwenden.
