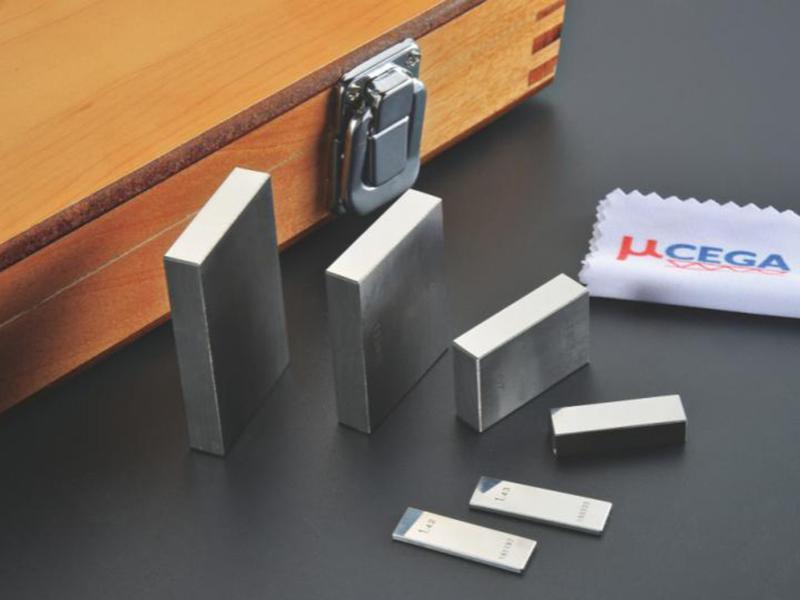

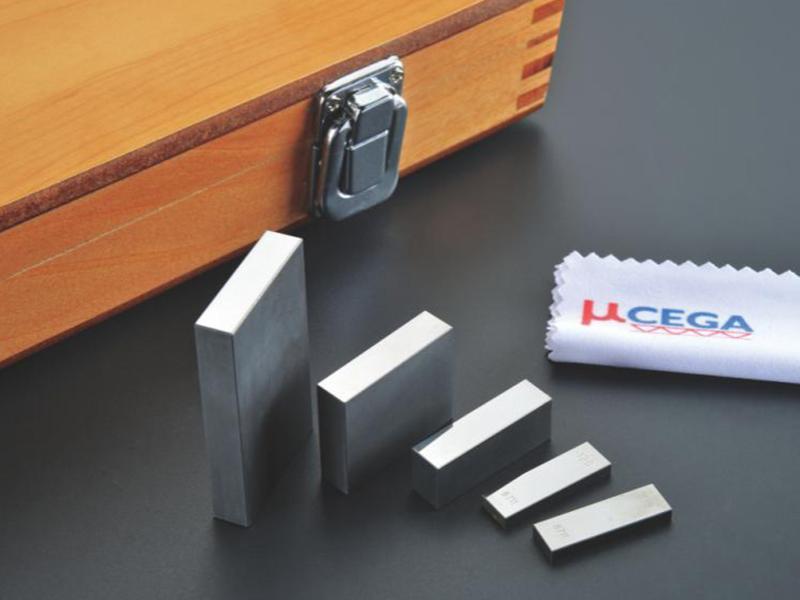

Endmaße
Anwendungen- Endmaße können benutzt werden, um die Präzisionsdrehmaschinen einzustellen und mit der Messung der Größen der Teile die maschinelle Bearbeitung zu kontrollieren.
- Endmaße mit hoher Genauigkeit spielen eine wichtige Rolle in der Qualitätskontrolle.
- Ebdmaße können die Geräte der Prüfungsorganisation lektorieren.
- An jedem Endmaßset wird ein Testbericht beigefügt, um die 100% qualifizierte Größe und Abweichung zu garantieren.
- Endmaße können wegen der guten Korrosionsresistenz und Verschleißfestigkeit auch ohne spezielle Wartung und Schutz für eine lange Zeit benutzt werden.
- Endmaße haben dank der hohen Präzisions-Oberflächenbearbeitung eine gute Stabilität. Dies führt dazu, dass Temperaturen einen kleinen Einfluss an ihnen haben.
Endmaße, die von unserem Unternehmen angeboten werden, können in 3 verschiedene Typen anhand ihrer Materialien aufgeteilt werden: Schnellbearbeitungsstahl, Wolframstahl und Keramik. Die Größe der Endmaße sind 1-100mm. Alle Produkte mit einer Genauigkeit von 0,1, und 2 sind mit dem EISEN-Standard validiert.
Für die Endmaße aus Schnellarbeitsstahl kann ein spezieller Entmagnetisierungsprozess für die Stabilität der Größengenauigkeit und Härte von HRC62-64 garantiert weden.
Material: Schnellbearbeitungsstahl
Relative Dichte: 7,8
Härte: HRC62-64C
Ausdehungskoeffizient: 11,5
Wolframstahl-Endmaße sind mit einer speziellen Technik bearbeitet worden, um eine höhere Härte von HRA91 und Verschleißfestigkeit. Sie sind Produkte mit hoher Präzision und kleiner Verformung
Material: Wolframstahl
Relative Dichte: 15,0
Härte: HRA91
Ausdehnungskoeffizient: 5,5

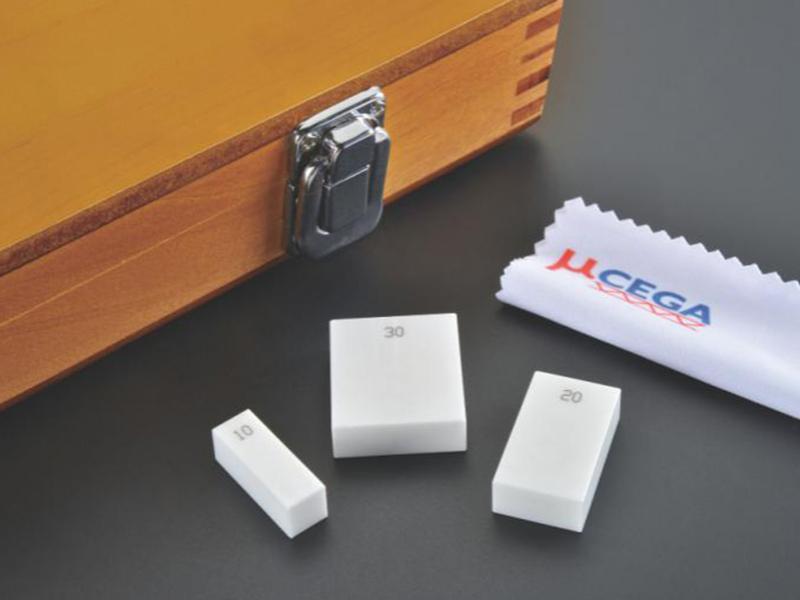

Die Temperatur hat auf den Keramikendblöcken einen kleinen Einfluss. Die hohe Verschleißfestigkeit sorgt für ihre längere Lebensdauer( das 5-fache von Stahlprodukten). Sie können wegen ihrer guten Korrosionsresistenz in der Präzisionsmessung für eine lange Zeit auch ohne Schutz und Wartung benutzt werden. Gleichzeitig sorgt das spezielle Mikrokristallin-Material und die gute Präzisions-Oberflächenbearbeitung für ausreichende Stabilität.
Material: Keramik
Relative Dichte: 6,0
Härte: HV1200
Ausdehnungskoeffizient: 11
| Nominale Länge | Hebel 0 | Hebel 1 | Hebel 2 |
| Abweichungsgrenze (±) | |||
| 0.5-10 | 0.12 | 0.20 | 0.45 |
| 10-25 | 0.14 | 0.30 | 0.60 |
| 25-50 | 0.20 | 0.40 | 0.80 |
| 50-75 | 0.25 | 0.50 | 1.00 |
| 75-100 | 0.30 | 0.60 | 1.20 |
| 100-150 | 0.40 | 0.80 | 1.60 |
| 150-200 | 0.50 | 1.00 | 2.00 |
| 200-250 | 0.60 | 1.20 | 2.40 |
| 250-300 | 0.70 | 1.40 | 2.80 |
| 300-400 | 0.90 | 1.80 | 3.60 |
| 400-500 | 1.10 | 2.20 | 4.40 |
| 500-600 | 1.30 | 2.60 | 5.00 |
| 600-700 | 1.50 | 3.00 | 6.00 |
| 700-800 | 1.70 | 3.40 | 6.50 |
| 800-900 | 1.90 | 3.80 | 7.50 |
| 900-1000 | 2.00 | 4.20 | 8.00 |
Notiz:
Präzisions-Standard: DIN861-1980(Deutschland) 20°C Genauigkeit (mm)
