Rastbolzen
Rastbolzen sind standardisierte Anlagenbestandteile mit der Funktion, Linienmaschinen und rotierenden Maschinenkomponenten mit verschiedenen Abgebepunkten betriebsfähig zu machen. Der Rastbolzen besteht aus dem Bolzenkörper, Bolzenkopf, Griff und der inneren Feder. Unsere Rastbolzen spielen eine wichtige Rolle im Bereich Verpackungsausrüstung, Ausrüstung in der Gesundheitspflege, Ausrüstung der Druckindustrie und Bühnen- und Beleuchtungsausrüstung usw.
Alle Produkte werden nach dem internationalen Elesa+Ganter-Standard gemacht.
Parameter
Materialien | Edelstahl, verzinkter Baustahl, Hartstahl, AISI303 |
Abweichung | -0,02 ~ 0 |
Abweichung des Bohrlochs | H7 |
Bolzengröße | φ4~φ10 |
Kopfgröße | M6~M20 |

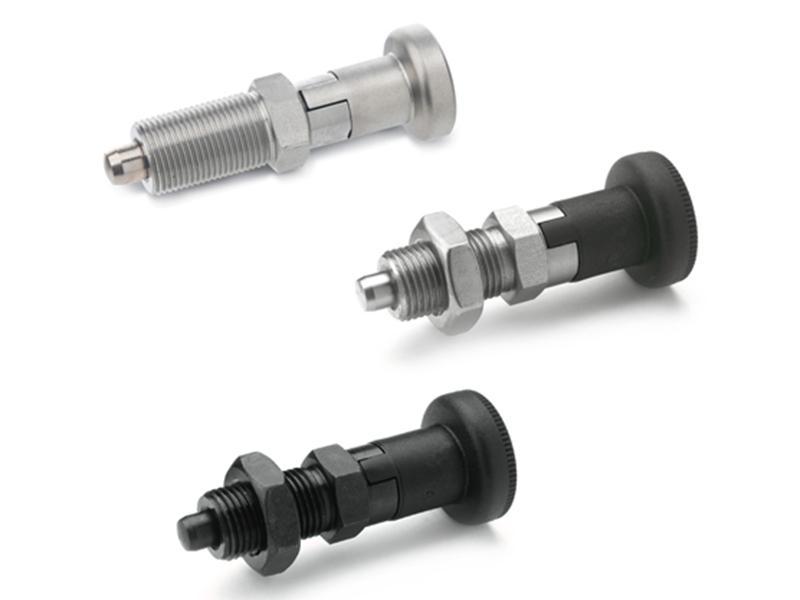

Rastbolzen ohne Sperrung
- Der Bolzenkopf ist normalerweise in einem herausragenden Zustand,
- Wenn der Knopf rausgezogen wird, wird der Bolzenkopf eingezogen,
- Wenn der Knopf losgelassen wird, wir der Bolzenkopf durch die eingebaute Feder wieder hearusragen.
- Standardmodelle: YK617,YK817

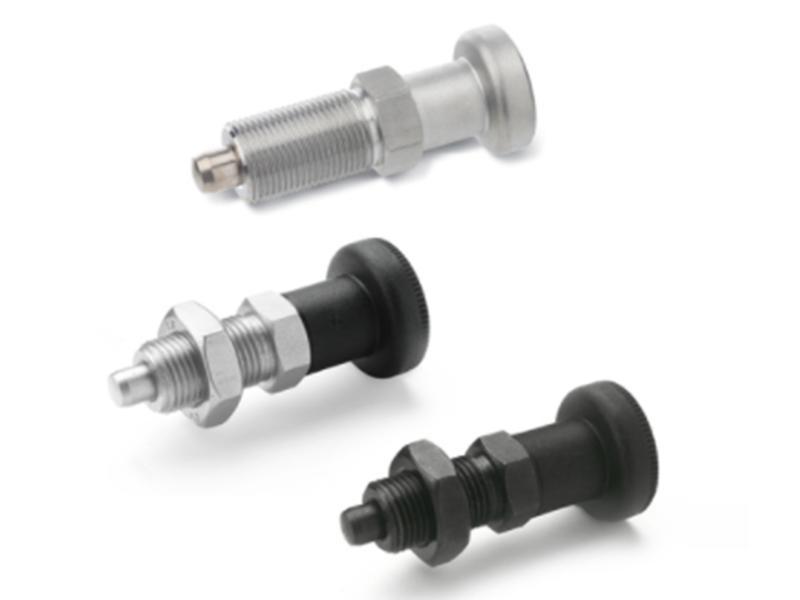

Rastbolzen mit Sperrung
- Der Bolzenkopf ist normalerweise in einem herausragenden Zustand,
- Wenn der Knopf rausgezogen wird, wird der Bolzenkopf eingezogen,
- Der Bolzenkopf kann gesperrt werden, indem der Knopf, nachdem er hinausgezogen wurde, um 90° gedreht wird.
- Wenn Sie die Sperrung entsperren wollen, drehen Sie den hinausgezogenen Knopf um 90°, dann wird der Bolzenkof wieder durch die eingebaute Feder herausragen, wenn Sie den Drehknopf loslassen.
- Standardmodelle: YK617.1

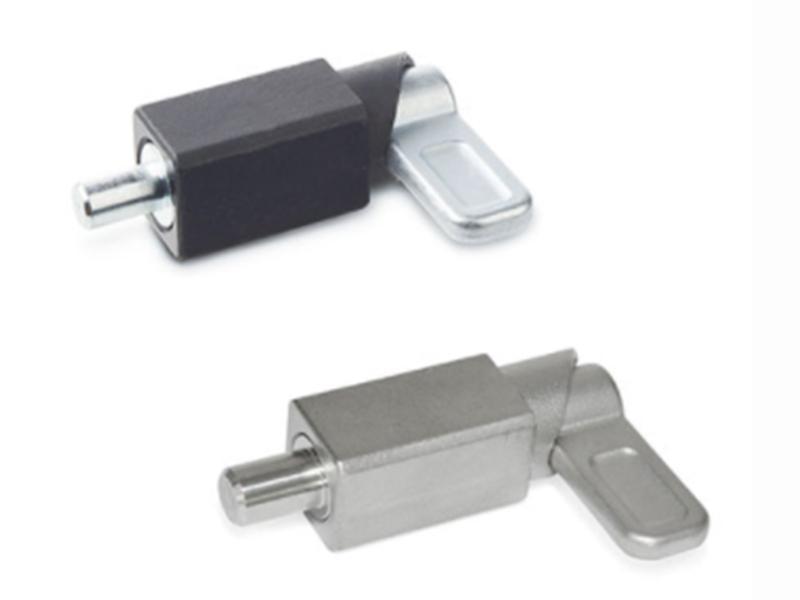

Rastbolzen mit Griff
- Durch das Drehen des Griffs kann die Bolzenbewegung kontrolliert werden.
- Der Griff wird benutzt, wenn der Rastbolzen eingezogen werden soll.
- Der Rastbolzen wird eingezogen, wenn der Griff um 180° gedreht wird, und der Griff wird durch die Rinne gesichert.
- Der Rastbolzen mit Griff wurde für Situationen designt, bei denen der Bolzenkopf schnell eingezogen werden musste.
- Standardmodelle: YK722 Serien

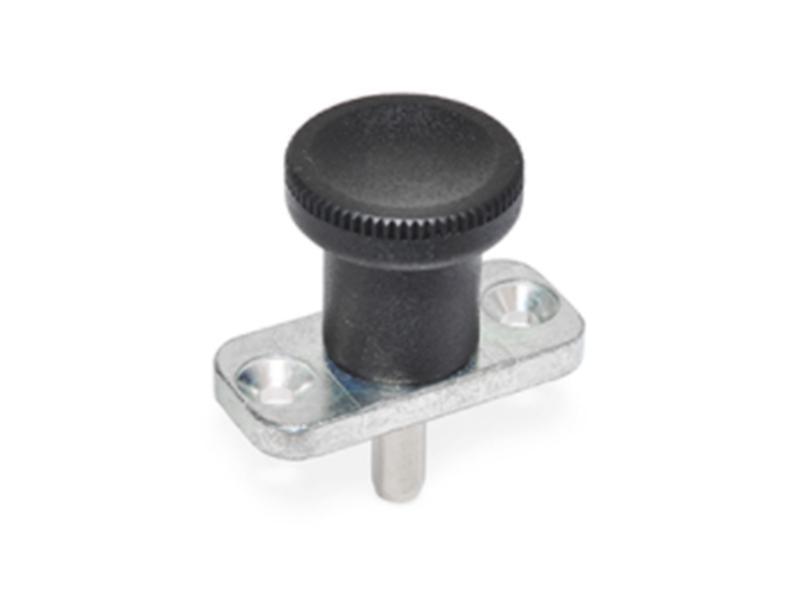

Rastbolzen mit Flansch
- Diese Rastbolzen sind mit Flansch ausgestattet, sodass die Richtung angepasst werden kann.
- Auf dem Bolzen gibt es keinen Faden, aber 2 Befestigungslöcher sind im Flanschbereich. Diese Art von Rastbolzen können durch die Sicherung des Flansches mit Senkschraube befestigt werden.
- Standardmodelle: YK608 Serien

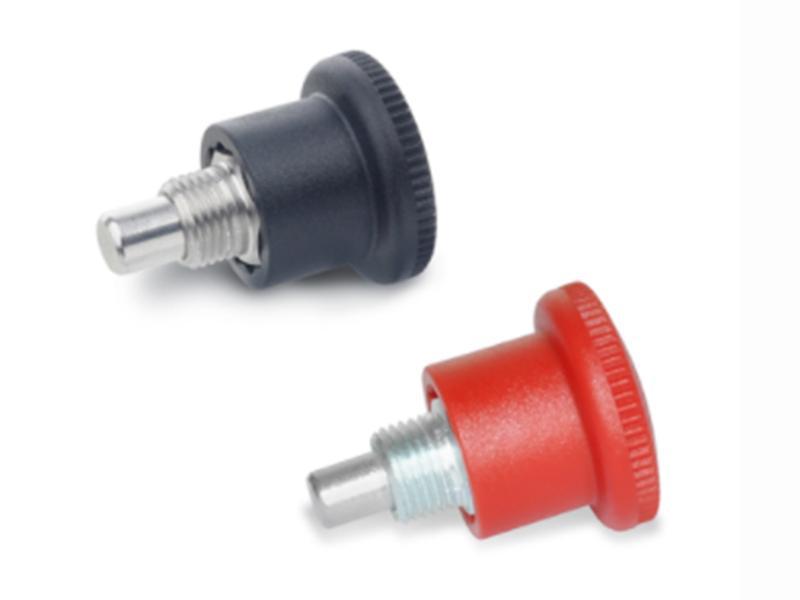

Mini-Rastbolzen
- Die gesamtlänge dieses Mini-Modells ist ein Drittel vom Standardmodell, das Modell wurde designt für Installationen in dünnen ummauerten Metallanwendungen.
- Das Sechskantige Teil ist sichtbar, wenn der Bolzen in einer eingezogenen Position ist, sodass diese mit dem Inbusschlüssel einfach angebracht und gefestigt werden kann.
- Standardmodelle: YK822 Serien

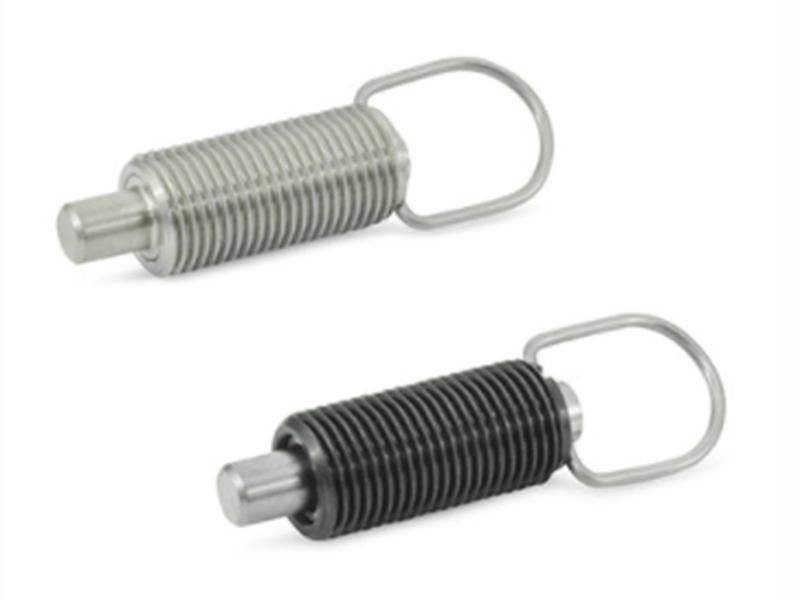

Rastbolzen mit kurzem Gewinde
- Dieses Modell ist besonders durch ihre kleine Teilstücke, besonders die das Gewindeteilstück ist sehr kurz. Somit ist das Modell geeignet für Installationen von dünnen Metallplatten.
- Dieser Rastbolzen kann durch ihre spezielle Form sowohl für die Sicherung als auch für das Spannen der Maschinenbestandteile sorgen .
- Der Bolzenkopf kann gesichert werden und bleibt in einer Position, indem der Knopf um 90° nach dem Hinausziehen gedreht wird.
- Standardmodelle: YK413, YK717 Serien
